初 粘 性 測 試 儀（滾球法）

使

用

說

明

書

濟南精基試驗儀器有限公司

初粘性測試儀（滾球法）按照中華人民共和國國家標準GB/T4852-2002之規定制造，初粘性測試儀（滾球法）適用于壓敏膠粘帶等產品進行初粘性測試試驗。

1.1  初粘性測試儀（滾球法）工作原理：將一鋼球滾過平放在傾斜板上的膠粘帶粘性面。根據規定長度的粘性面能夠粘住的最大鋼球尺寸，評價其初粘性大小。

1.2  初粘性測試儀（滾球法）儀器結構：

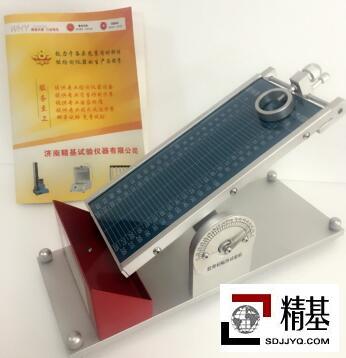

1.2.1  斜面滾球裝置：本裝置主要由傾斜板、放球器、支架、底座及接球盒等部分組成，如圖1所示。

1.2.2  鋼球：以GCr15軸承鋼制造、精度不低于GB 308－77《鋼球》規定的0級、直徑為～1英寸的32種鋼球，可作為測試用鋼球。

     鋼球按其英制直徑的32倍值編排球號。測試時應使用球號連續的一組鋼球。

    鋼球應存放在防銹油中。有銹跡、傷痕的球須及時更換。

1.3 初粘性測試儀（滾球法）技術指標：

可調傾角：  0～45°

臺面寬度：  120mm

試區寬度：  80mm

標準鋼球：  29顆

外形尺寸：  380(L)mm×150(B)mm×150(H)mm

重    量：  6kg

二、 初粘性測試儀（滾球法）操作方法

2.1   初粘性測試儀（滾球法）準備工作

 2.1.1  將斜面滾球裝置調至水平位置，除特殊規定外，將傾斜板的傾角調到30°。

 2.1.2  用蘸有清洗劑的脫脂紗布，擦洗玻璃表面和聚酯薄膜的兩面，再用紗布擦干凈。

2.1.3  將擦去防銹油的鋼球，放入盛有消洗劑的容器內浸泡數分鐘，取出后，用清潔的清洗劑和紗布反復清洗擦拭，然后再用干凈紗布擦拭干凈，清洗后的鋼球，應用干凈的竹（木、骨）制鑷子等工具央取。

2.1.4  按圖2所示，將膠粘帶試樣粘性面向上地放置在傾斜板上。在規定部位覆上聚酯薄膜作為助滾段。助滾段應平整，無氣泡、皺折等缺陷。助滾段以下100mm范圍為測試段。

2.1.6  用懾子把鋼球夾入放球器內，調節放球器的前后位置，使鋼球中心位于助滾最起始線上，

在正式測試前，一個試樣允許作多次試測，但應調節放球器的左右位置，使鋼球

每次滾過的軌跡不重合。試樣寬度大于25 mm時，以試樣中央25mm寬的區域為有效測試區域。

 2.2   預選最大鋼球

    2.2.1  輕輕打片放球器，觀察滾下的鋼球是否在測試段內被粘住（停止移動逾5s以下）。從大至小，取不同球號的鋼球進行適當次測試，直至找到測試段能粘住的最大球號鋼球。

    2.2.2  取上述最大球號鋼球和球號與之銜接的大小兩個球，在同一試樣上各進行一次測試，以確認最大球號的鋼球。

2.3   正式測試

       取3個試樣，用最大球號鋼球各進行一次滾球測試。若某試樣不能粘住此鋼球，可換用球號僅小于它的鋼球進行一次測試，若仍不能粘住，則須按2.1.4～2.3重新測試。

三、 初粘性測試儀（滾球法）試驗結果

3.1  測試結果以鋼球球號表示。

3.2  在3個試樣各自粘住的鋼球中，如果3個都為最大球號鋼球，或者兩個為最大球號鋼球，而另一個的球號僅小于最大球號，則測試結果以最大球號表示；如果一個為最大球號鋼球，而另兩個鋼球球號僅小于最大球號，則測試結果以僅小于最大球號的鋼球球號表示。

四、 初粘性測試儀（滾球法）注意事項

本試驗須完全遵循GB/T4852-2002及有關標準進行。
