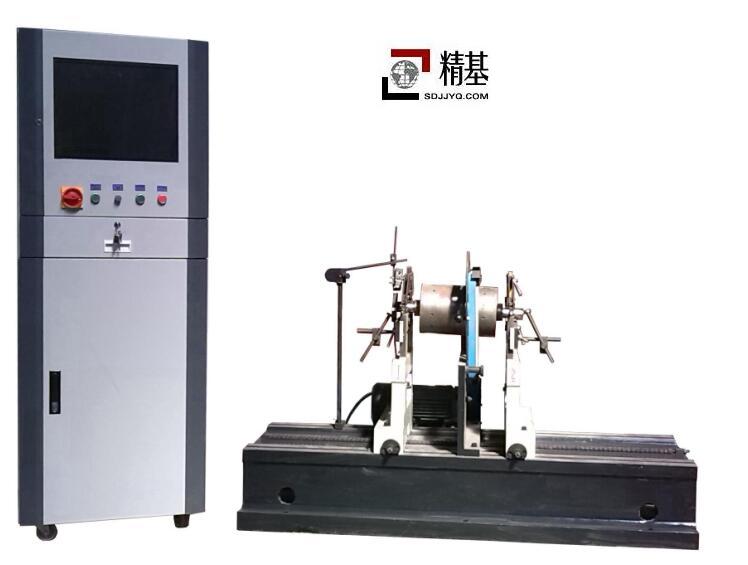

YYZ-160A圈帶動平衡機

1．產品特點：

我公司生產的通用硬支承動平衡機嚴格按照G B/T 4 2 0 1- 2006組織生產，均采用滾輪支承，有萬向聯軸節驅動、圈帶拖動等。工業控制計算機進行數據處理，19吋液晶屏幕顯示：不平衡量和相位角及實時轉速。軟件采用GB-2000通用微機平衡測量系統，在Windows下運行，全自動程控放大模塊，操作簡單，使用方便。矢量圖形，波型與不平衡量同時顯示。具有效率高，精度準確，顯示直觀，質量可靠，維修方便等特點。可實現實參數任意輸入，任意標定，任意角度夾具補償，自檢，合格量提示，剩余不平衡量g（克）和不平衡力矩g.cm（克*厘米），g.mm（克*毫米）多種顯示方式，測量結果自動存儲，操作全部中文菜單結構，自動提示。

2. 主要技術參數：

    平衡機硬件部分技術參數

 平衡機測量系統參數

3. 設備描述：

1. 該設備為圈帶驅動動平衡機2面動平衡機，整機穩定性、剛性好，設備結構設計合理，外形美觀，設備為灰色和白色搭配。

2.設備為工業計算機測量，采用國外先進集成電路制造的自動濾波電路，抗干擾能力強，測量精度高，響應速度快，使得該系統更加完美。

3. 設備測量軟件運行在windows操作平臺上，為當前國內先進的測量軟件。全自動程控放大模塊，操作簡單，使用方便。顯示方式集光點矢量表的圖形顯示，工作狀態正弦或余弦波型顯示與不平衡量大小和角度的數字顯示于一體。具有效率高，精度準確，顯示直觀，質量可靠，維修方便等特點。

4.設備質量可靠，采用變頻調速系統，電機軟啟動軟停止對設備的沖擊小，延長了設備的使用壽命。設備可連續工作，維修保養簡單方便。純電器設備對環境無污染。

5.采用整3米體床身，擺架沿床身可移動。

4.機械特點：

4.1、床身采用HT200整體鑄造，兩條T型平行導軌。導軌面是經過大型龍門銑床一次加工成形，然后磨削，這樣保證了導軌面的平整度，同時提高了設備的整體機械精度。

4.2、擺架彈性梁采用球墨鑄鐵QT450整體鑄造，性能優于采用焊接工藝的彈性梁和用螺栓連接的彈性梁。設備剛性好固有頻率高，保證了工件平衡測量的精度，設備使用壽命長。

4.3、左右安全防護架，左側反向滾輪安全架右側反向壓板。

4.4、平衡機上的滾輪采用的材料是GCr15軸承鋼，經高頻淬火，硬度達到了HRC55以上，磨削后再研磨、退磁，滾輪軸承采用RZ P5級精密軸承。

4.5、采用高精度壓電傳感器測量振動信號，光電傳感器測量轉速。

5.軟件特點：

1、采用工業控制計算機測量和處理數據，軟件運行在windows操作平臺上人機對話通過鍵盤和鼠標。操作簡單易學配有USB接口，數據可以無限存儲。顯示為19寸液晶顯示器。

   2、軟件采用本公司自主研發的GB-2000型雙面動平衡機專用軟件，使用方便維護方便。

3、轉子檔案編輯與存儲功能，可存儲255個工件的系統標定參數。

4、軟件測量解算支持ABC結算法（提供6種支撐結算方式）和影響系數法，能滿足客戶的不同需求。

5、任意工件定標功能任意角夾具補償功能，測量周期可調整功能。

6、結果可隨意調出打印，用戶自己配備任意打印機只需安裝上打印程序即可實現測量結果的打印。打印可以打印當天的所有測試數據也可以單一打印測量報告。

7、加去重校正方式，旋轉方向可選擇，信號自動放大。

8、系統具有自檢功能，可對對電氣測量系統進行檢測。

9、電機啟動達到測量轉速和軟件自動開始測量，電機停止后測量數據自動保持。

10、設備帶自檢功能分為工控機系統自檢和傳感器及線纜檢測；通過工控機系統自檢時的波形圖能夠判斷出工控機系統是否存在故障，傳感器及線纜檢測根據設備運行時的波形圖能夠判斷出設備是否存在故障，此功能可以幫助客戶在設備有故障是盡快找出故障，在客戶自己分辨不了時利于我公司及時幫您解決問題。

11、軟件帶有不平衡量測量結果角度分解功能，和去重鉆孔輔助功能方便客戶使用

12、屏幕采用矢量圖形和數字雙顯示，數字顯示時直接顯示不平衡量，相位角，實時轉速，加、去重狀態，測量過程有進程條，測量完畢根據預設定合格量值給出當前結果是否合格的判斷，當進程條為綠色時測量結果小于設定值合格為紅色時測量結果大于設定值不合格需要繼續平衡。

13、測量完畢軟件同時顯示測量的動不平衡量、靜不平衡量和偶不平衡了適應于各種工件平衡，例如根據靜不平衡量和偶不平衡量可進行高壓風機的平衡校正。

14、軟件帶ISO國標許用不平衡量許用計算器，輸入轉子的相關參數和精度等級可以得到轉子的允許剩余不平衡量的克數。

15、測量結果顯示單位以質量顯示時g（克）、kg（千克）、mg（豪克）或以不平衡力矩g.cm（克*厘米），g.mm（克*毫米）客戶可選擇。

16、完全自主的開發設計和知識產權，保證需放在使用的過程中不受第三方法律追訴。

6．設備配置：

7．設備使用環境：

1、廠房濕度：相對濕度≤85％

2、電源：動力電源（三相四線）AC380V±10％、頻率50±1HZ；

3、平衡機周圍不能有大型的沖壓設備，或容易產生用電浪涌的設備。

4、廠房內不能用粉塵，尤其是鑄造類粉塵；不能有酸性或是堿性氣體。

5、設備總的裝機容量最大輸出時2kw以內，需方應保證設備用電。

8.服務承諾：

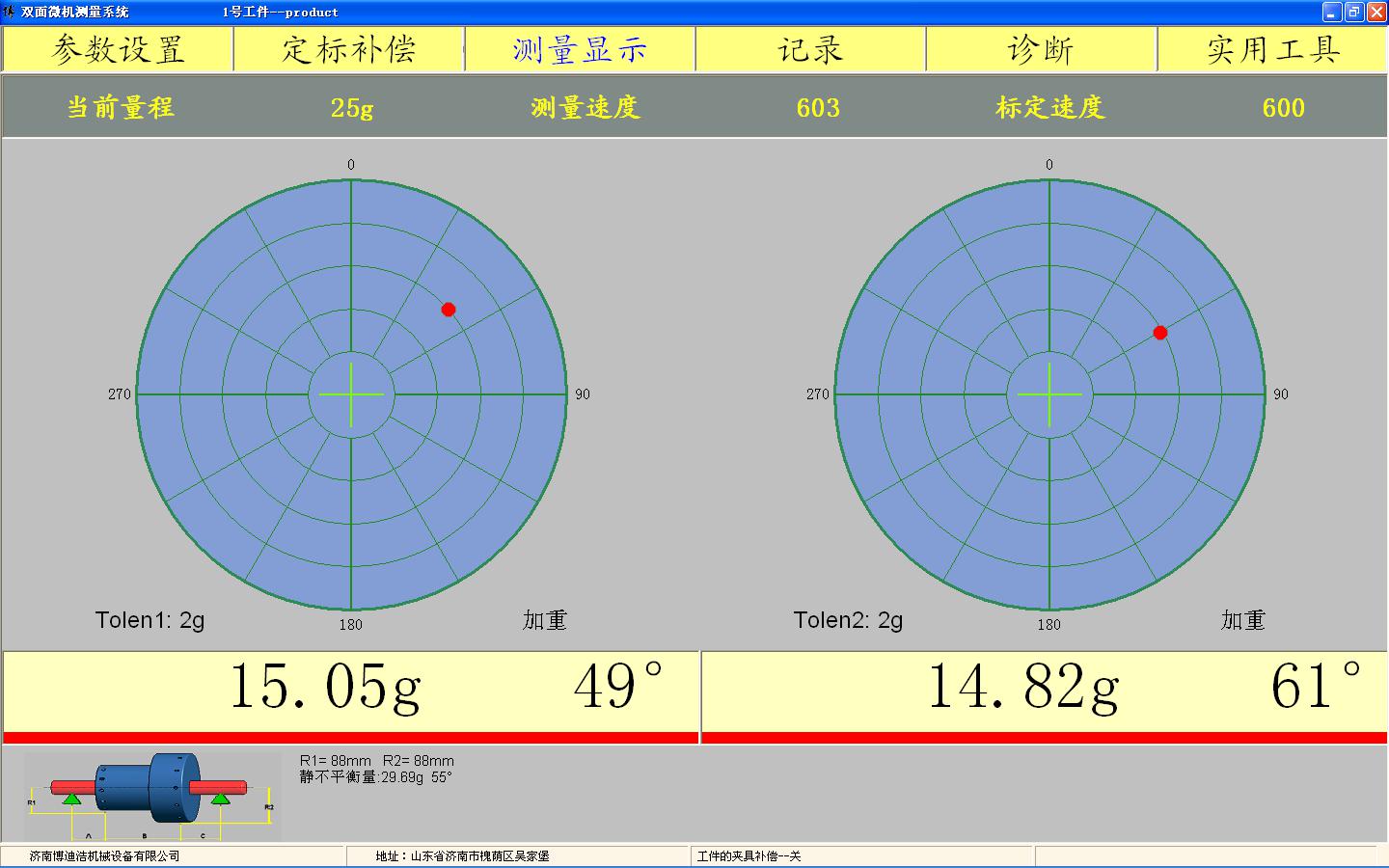

升級后軟件界面
