一、公司簡介：

      國內電子式萬能試驗機起步于90年代初，我公司是最早引進國外領先技術、開發研制人造板萬能試驗機的企業。為提高企業產品的技術水平，公司先后引進日本島津公司、德國DOLI公司、美國MTS公司先進技術，使公司的產品技術水平躍上了一個新的臺階。公司與清華大學、北京航空航天大學、東北林業大學、華中理工大學、浙江大學、洛陽工學院、四川農業大學等著名高校共建力學實驗室，為高校教學與科研提供了可靠的試驗手段。

二、試驗機能滿足的試驗方法標準：

      GB/T16491-1996《電子式萬能試驗機》、GB17657-1999《人造板及飾面人造板理化性能試驗方法》，GB2611-92 《試驗機通用技術要求》GB/GB/T16825-1997《拉力試驗機檢驗》及GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多種標準的數據處理,還可以根據用戶提供的標準及要求進行添加和補充。

      本試驗機主要進行內結合強度試驗、表面結合強度試驗、表面膠合強度，抗拉強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等多項人造板及飾面人造板的理化性能試驗。具有試驗速度設定，試驗力值顯示，最大試驗力值顯示功能。同時，還具有限位保護和過載保護等功能。

三、主要技術指標：

1. 最大試驗力:    20kN

2. 測量  范圍:   最大試驗力的0.4%-100%。

3. 試驗力精度:    優于示值的±0.5%

4. 試驗力分辨力:  1/300000(全程不分檔或等效6檔)

5. 橫梁位移測量精度:分辨率高于0.001mm

6. 變形測量精度:  ±0.5%（在0.2-10mm范圍內）

7. 試驗速度范圍:   0.01-500mm/min，無級調速

8. 速度控制精度:   ±1%(0.01-10mm/min); ±0.5%(10-500mm/min)

9. 恒力、恒變形、恒位移控制范圍:   0.2%-100%FS

10. 夾具形式: 見附件

11. 整機電源:單相,220V±10%,50Hz，功率：1.5 kW

12. 工作環境:室溫—35℃,相對濕度不超過80%

13. 主機尺寸: 760 mm×530 mm×1760 mm

14. 整機重量: 420 kg

四、方案描述

1． 主機

1.1主機采用高鋼度門式框架結構，強度高、變形小；

1.2 采用進口高精度滾珠絲杠，傳動高效平穩；

1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000；

1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。

2． 控制系統

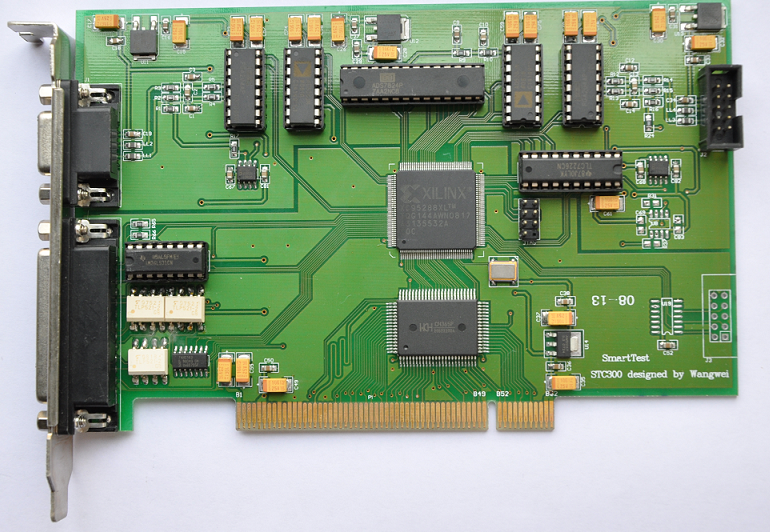

STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

2.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2.2 數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；

2.3 選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

2.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

2.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

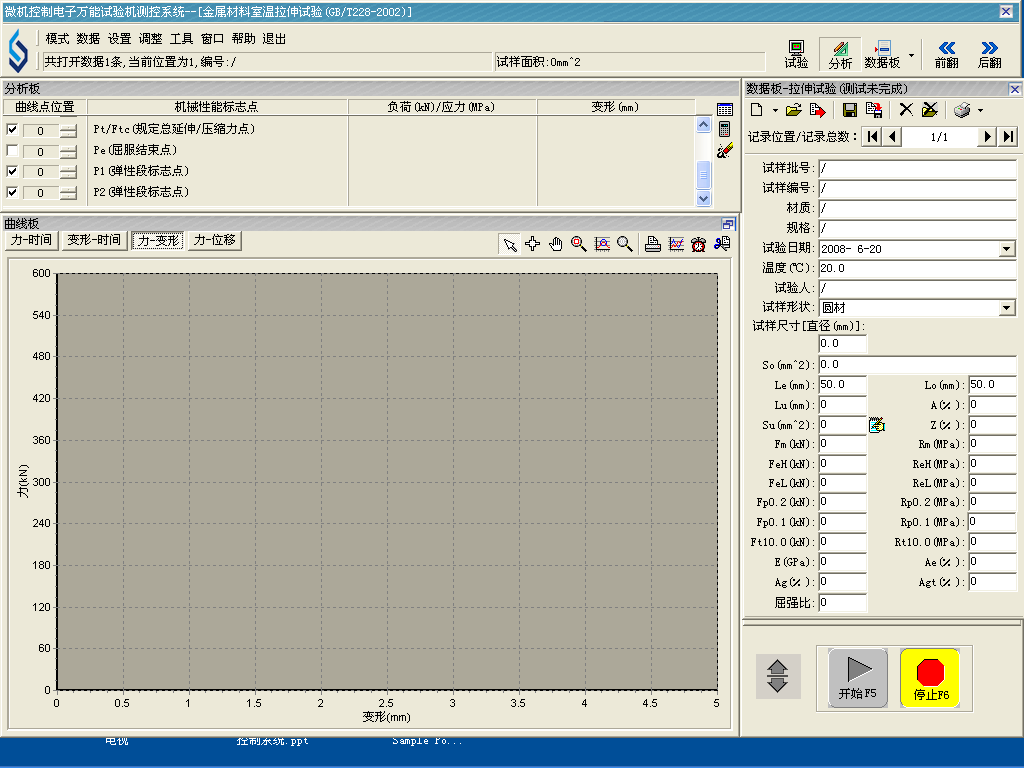

五、控制軟件

      符合GB17657-1999、GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。

六、系統基本配置

1． 試驗機主機  (門式框架結構)

1.1交流伺服電機及伺服驅動器

1.2高精度負荷傳感器

1.3進口精密滾珠絲杠副

1.4減速系統

2． STC300雙通道程控放大器

3． SMARTTEST專用控制軟件

4． 光電編碼器

5． 全套附具包括：

表面膠合強度試驗附具：20×20小方塊       一套，6塊試塊

內結合強度試驗附具：  50×50大方塊        一套，6對試塊

表面結合強度試驗附具：一頭方、一頭圓      一套，6塊試塊

握螺釘力試驗附具：                        一套

靜曲強度試驗附具：φ15（板厚小于7mm）      各一套

彈性模量試驗附具：百分表0-10mm             一只

抗拉強度試驗附具：                         一套

6． 聯想品牌計算機

7． 惠普A4噴墨打印機

8． 技術資料：使用說明書、軟件使用手冊、合格證、裝箱單

七、 技術情報和資料的保密

1． 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2． 我方對用戶提供的技術情報和資料亦應承擔保密義務。

八、 售后服務

質保期自驗收合格起一年，終生維護，一年內全免費服務。

1． 所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性；

2． 所需零部件及配件常年供應；

3． 產品常年技術支持，產品維修保養24小時內提供解決方案。

4． 軟件終生免費升級。
