苯板壓縮試驗機拉伸試驗機
一、苯板壓縮試驗機拉伸試驗機產品簡介：

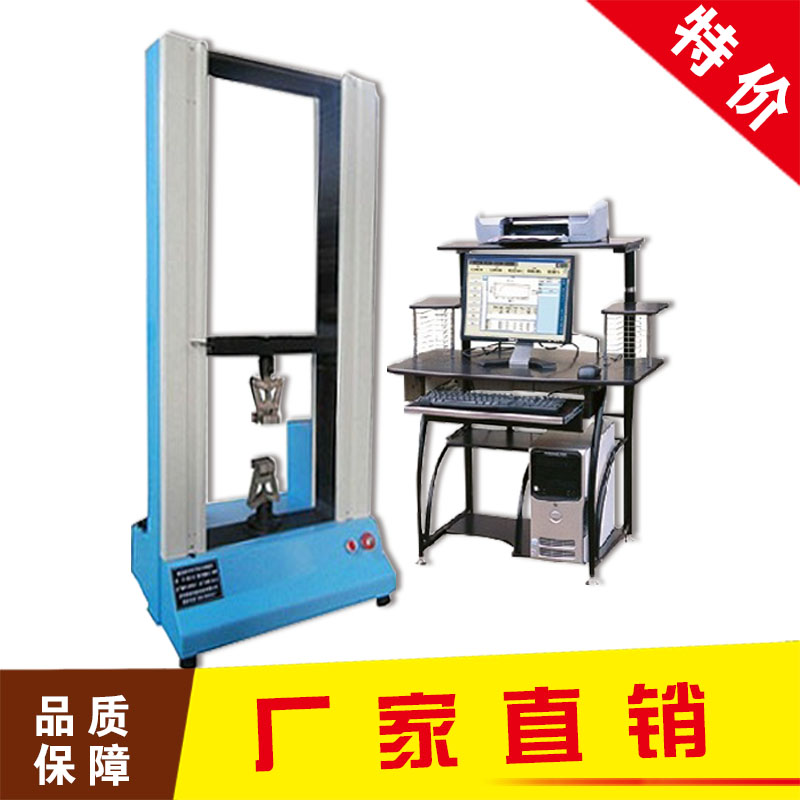

WDW-10微機控制電子萬能試驗機是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、苯板壓縮試驗機拉伸試驗機主要技術指標：
1. 最大試驗力：10kN
2. 試驗力測量范圍：0.4%--100%
3. 試驗力示值精度：優于示值±0.5%
4. 試驗力分辨力：1/300000(全程不分檔或等效6檔)
5. 橫梁位移測量精度：分辨率高于0.0025mm
6. 變形測量精度：±0.5%（在0.2—10mm范圍內）
7. 試驗速度范圍：0.01—500mm/min,無級調速
8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
9. 試驗空間： A：拉伸空間:600mm B：壓縮空間:700mm C:有效寬度：400mm
10．夾具形式:拉伸夾具體1套
11. 壓盤尺寸：φ100 mm
12. 整機電源：?jiǎn)蜗?/span>220V±10%,50Hz，功率：2 kW
13. 工作環境：室溫—35℃,相對濕度不超過80%
14. 主機尺寸：650×450×1300mm
15. 重量：200 kg
三、方案描述
1 主機
1.1主機采用高鋼度門式框架結構，強度高、變形小；
1.2 采用進口高精度滾珠絲杠，傳動高效平穩；
1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；
1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000；
1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。
2控制系統
全數字測控系統具有許多先進的特性和技術創新，主要體現在：
1、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔；
2、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；
3、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
4、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
五、控制軟件
符合GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。
六、系統基本配置
1、試驗機主機 (門式框架結構)
1.1 交流伺服電機及伺服驅動器
1.2 高精度負荷傳感器
1.3進口精密滾珠絲杠副
1.4減速系統（圓弧齒同步帶傳動）
2、雙通道程控放大器 分辨力1/300000
3、試驗機專用控制軟件
5、光電編碼器（2000線）
6、全套附具包括：編織袋拉伸附具，
7、聯想或戴爾品牌計算機
8、惠普A4噴墨打印機
9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
