一次性使用無(wú)菌手術(shù)膜持粘性檢測(cè)方法--YY0852規(guī)范性附錄)粘性試驗(yàn)方法

      B.1  儀器

      B.1. 1不銹鋼板

      含碳量低于0. 12%、鎳含量不少于8%、鉻含量不少于17%的抗腐蝕鋼板,邊長(zhǎng)為200 mm X50mm,厚度約2mm,布氏硬度為130~200。鋼板表面拋光，然后沿板的長(zhǎng)軸方向用研磨劑研磨。檢驗(yàn)研磨表面的方法是,在離板的長(zhǎng)軸距離為10mm的兩條線(xiàn)的范圍內(nèi),間斷進(jìn)行五飲橫向測(cè)量,確保已經(jīng)形成的表面粗糙度輪廓均線(xiàn)的算術(shù)偏差為0.05 μm~0. 45 μm,最大不規(guī)則度為4 μm,取樣長(zhǎng)度為0.8 mm,橫跨長(zhǎng)度為取樣長(zhǎng)度的5倍。

      無(wú)菌手術(shù)膜持粘性不銹鋼板沿其長(zhǎng)邊每間隔30 mm作- -標(biāo)線(xiàn),第一標(biāo)線(xiàn)距其-一個(gè)窄邊的距離為25 mm。每次試驗(yàn)期間都需防止鋼板劃傷，以免改變其表面性質(zhì)。

      每次試驗(yàn)前用脫脂棉沾甲苯擦拭鋼板表面。必要時(shí),將鋼板懸掛于甲苯蒸氣浴中,不使鋼板與液體甲苯接觸,讓蒸汽線(xiàn)達(dá)鋼板頂端,使鋼板保持該位置5 min。取出鋼板,使其在標(biāo)準(zhǔn)大氣壓下放置30 min。

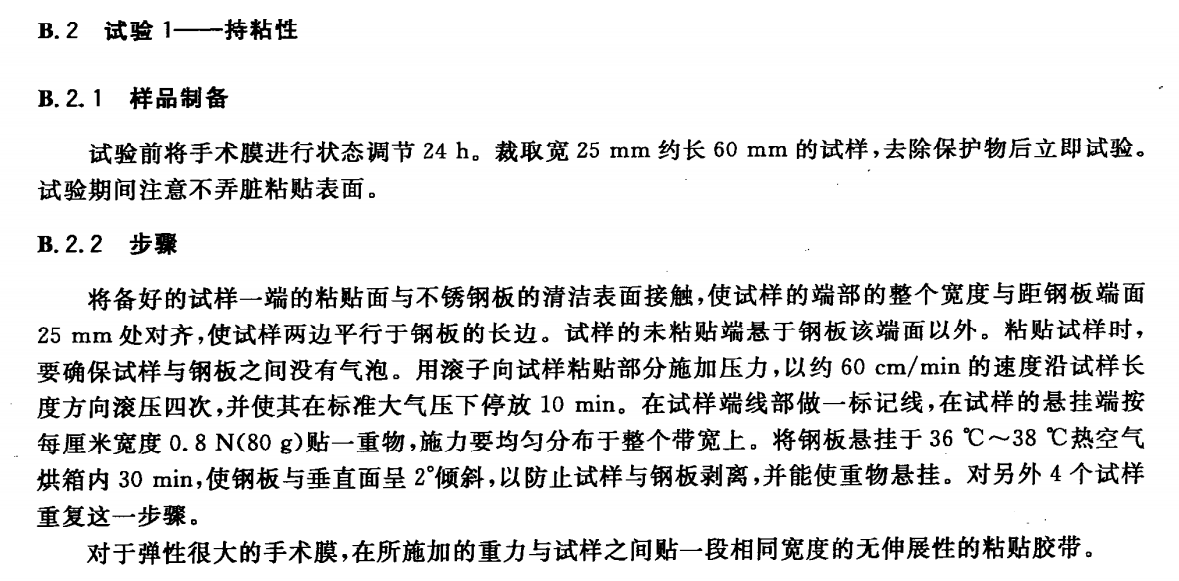

標(biāo)簽：無(wú)菌手術(shù)膜持粘性
