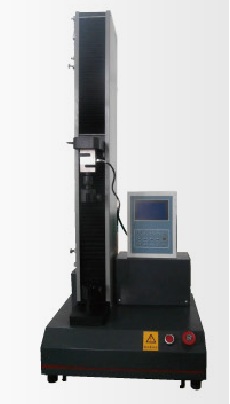

一、產品簡介

      TLS-5液晶顯示電子彈簧試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過數字控制器，經調速系統控制數字電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸、壓縮等力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。

      本機依據彈簧試驗機標準規定的要求研制而成。主要用于測試各種螺旋彈簧力學性能指標。

二、主要功能

  1、設定試驗力Ｐ，檢測彈簧的變形量Ｆ。

  2、設定變形量Ｆ，檢測彈簧的試驗力Ｐ。

  3、最多可以設定5個檢測點。

  4、試驗力、位移、剛度采用數字顯示、試驗結果打印，可測試初拉力。

  5、具有峰值保持、過載保護、位移和試驗力任意清零、剛度計算、試驗速度0.2-500mm/min任意設置、數據查詢、數據打印等功能。

  6、采用數控電機拖動、絲杠加載。

三、主要技術指標

1、最大試驗力：5000N

2、測量范圍：最大試驗力的2%—100%

3、試驗力準確度：優于示值的±1%

4、位移測量：分辨率為0.01mm

5、變形準確度：優于±1%

6、調 速 范 圍：0.2-500mm/min

7、試驗機橫梁位移最大距離：600mm

8、壓縮試驗壓盤間最大距離：600mm

9、上下壓盤直徑：100mm

10、主機形式：單柱式框架結構

11、主機尺寸：560×420×1200mm

12、重量：約150Kg

13、電源電壓：220V  50HZ

14、工作環境：室溫～45℃，濕度20%～80%

四、主要功能及特點：

1、調速系統采用步進電機帶動同步帶減速結構，性能穩定可靠，具有過流、過壓、過載等保護裝置。

2、采用步進電機加載及控制、實現雙速予置、高速逼近、慢速采集，提高實驗精度、和可靠系性。

3、傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

4、觸摸健操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。

五、TLS-S50A液晶顯示電子彈簧試驗機系統基本配置

1、試驗機主機

1.1交流伺服電機（德力西）            1套

1.2減速系統（無間隙同步帶傳動）      1套

1.3負荷傳感器                        1只

1.4精密滾珠絲杠副                    2套

2、數顯液晶顯示儀表                1套

3、光電編碼器                      1只

4、壓縮附具                        1套

5、拉伸附具                        1套
