TLS-S50、100、200N系列
手動彈簧拉壓試驗機
一）基本概念：
試 驗 力：彈簧受到外力作用，使其發生形變其力的大小，P= K·△H，用F表示。
剩余高度：彈簧在外力的作用下發生形變后的高度，用H表示。
變 形 量：彈簧在外力的作用下發生形變，其變形的高度(物體高度–剩余高度),用△H表示。
剛 度：K=（F2-F1）/（H2-H1）單位用N/mm表示。
二）主要用途：
以下介紹的彈簧拉壓試驗機是依據中華人民共和國機械行業標準 JB/T 7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》標準及JIS B7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作。
可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。
三）功能簡介:
1、通過彈簧的變形量△H、或者壓至高度H測量對應的力值F來判斷彈簧是否合格。
2、通過彈簧的力值F,來測量對應的彈簧變形量△H或者高度H來判斷彈簧是否合格。
3、可進行一點或者多點測試判斷彈簧是否合格。
4、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度。
5、可對產品進行抽樣檢查，也可以進行批量測試（機械部分有批量測試裝置）。

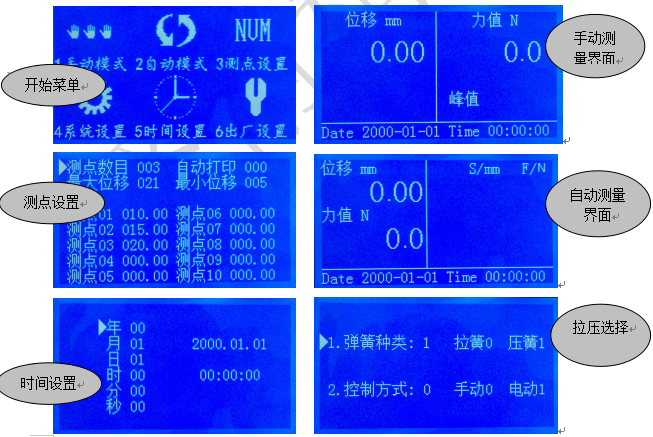

四）工作截圖:
|
彈簧拉壓試驗機相關參數 |
|
|
型號 |
TLS-S50N、 TLS-S100N、TLS-S200N |
|
結構 |
齒輪、齒條傳動 |
|
工作方式 |
手動加載 |
|
顯示方式 |
液晶屏顯示 |
|
數據處理 |
能夠保存、打印 |
|
量程 |
0-100% |
|
試驗力分辨力 |
50N/0.001N；100N、200N/0.01N |
|
試驗力示值相對誤差 |
優于±1.0% |
|
試驗力示值重復性相對誤差 |
1.0% |
|
位移分辨力 |
0.01mm |
|
位移示值誤差（微米） |
≤±（50+0.15l） |
|
拉伸空間 |
220mm |
|
壓縮空間 |
200mm |
|
壓盤直徑 |
60mm |
|
試驗機尺寸 |
500×280×760mm |
|
試驗機重量 |
45kg |
|
供電電源 |
AC 220V±10% 50Hz |
|
保護功能 |
程序保護 |
|
噪音 |
0dB（A） |
|
裝配、電氣、外觀 |
符合國家標準GB/T 2611 |
|
包裝、運輸 |
符合機械部標準 JB/T 6147 |
|
試驗機級別 |
1級 |
|
配置 |
|
|
主機 |
本公司生產 1套 |
|
傳動總成 |
齒輪、齒條傳動 1套 |
|
力值傳感器 |
1個 |
|
位移傳感器 |
光柵尺1個 |
|
MCU控制器 |
本公司生產 1套 |
|
微型熱敏打印機 |
1臺 |
|
拉伸、壓縮附具 |
2套 |
|
電源線、地腳螺絲 |
1套 |
|
技術資料 |
1份 |
依據標準:JB/T 7796-1995、JB/T 7796-2005《彈簧拉壓試驗機 試驗方法》JIS B7738-2001《壓縮和拉伸盤簧試驗機》
