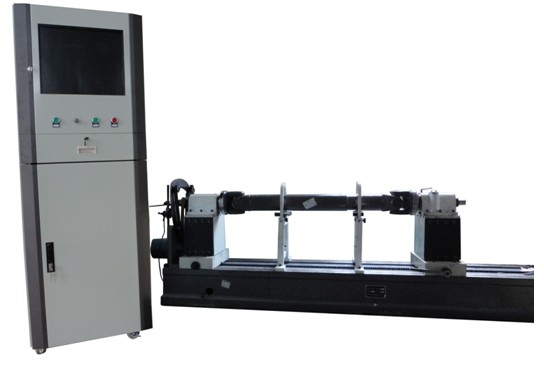

YDW-100A傳動軸動平衡機

產品型號：YDW-100A

其他名稱：傳動軸系列平衡機，傳動軸平衡試驗機，平衡機，動平衡機，專用傳動軸動平衡試驗機，濟南傳動軸平衡試驗機，單軸動平衡試驗機，雙軸動平衡試驗機，三軸動平衡試驗機，汽車傳動軸動平衡試驗機，工業傳動軸平衡試驗機，

產品用途及適用范圍：

該系列平衡機是用來對汽車等裝備的傳動軸進行平衡校驗的理想設備，只需要更換安裝工件的夾具即可做各種傳動軸的動平衡校正。擺架采用硬支撐，測量系統采用GB-2000平衡測量軟件。軟件運行在Windows操作平臺上，操作全部中文菜單結構、全自動程控放大模塊，操作簡單、使用方便，軟件具有普通工件標定功能，并有補償功能等多種測量方法和功能供選擇。平衡機配工業控制計算機和控制柜，具有效率高，精度準確，顯示直觀，質量可靠，維修方便的特點，設備可以進行單軸校正，也有兩軸或三軸聯校的機型可選擇。并可以根據客戶的需要定做各種大型傳動軸專用平衡機。

儀器結構：

1. 擺架采用硬支承（亦可選用軟支撐）；

2. 采用GB2000平衡測量軟件；

3. Windows操作平臺，全自動程控放大模塊；

4. 工件標定和補償功能等多種測量方法供選擇；

5. 可以進行單軸校正，也有雙軸或者三軸聯校的機型可選擇；

6. 支持根據需求定制。

平衡機的主要技術參數

1.單節傳動軸最大重量kg：100

2.校正方式：單節校正

3.工件最大長度：2100

4.床身尺寸（長*寬*高）：3500*540*260

5.擺架結構：硬支撐擺架，前后主軸式工裝

6.平衡轉速r/min：500-1500變頻調速

7.最小剩余不平衡量：≤8gmm/kg

8.不平衡量減少率%：≥85%

9.電機功率：2.2Kw

10.調速方式：變頻調速

11.整機尺寸（長*寬*高）：3500*540*1000

平衡機測量系統參數

1. 軟件運行平臺：Windows XP

2. 轉速范圍:100 轉/分-5000 轉/分

3. 相位誤差:用標準信號測量誤差 <  0.3 º

4. 幅值誤差:用標準信號測量誤差 <  1/1000

5. 存儲轉子號:255個

6. 角度分解數:60個

7. 整機最大功耗:200W

設備描述：

1. 該設備為單軸聯校傳動軸專用動平衡機，整機穩定性、剛性好。設備結構設計合理，外形美觀。3.5米整體床身床身采用HT200整體鑄造，兩條T型槽導軌面是經過大型龍門銑床一次加工成形，然后磨削，這樣保證了導軌面的平整度，同時提高了設備的整體機械精度。設備為灰色和白色搭配。。

2.設備為工業計算機測量，采用國外先進集成電路制造的自動濾波電路，抗干擾能力強，測量精度高，響應速度快，使得該系統更加完美。

3. 設備測量軟件運行在windows操作平臺上，為當前國內先進的測量軟件。全自動程控放大模塊，操作簡單，使用方便。矢量圖形，波型與不平衡量同時顯示。具有效率高，精度準確，顯示直觀，質量可靠，維修方便等特點。

4.設備質量可靠，采用變頻調速系統，電機軟啟動軟停止對設備的沖擊小，延長了設備的使用壽命。設備可連續工作，維修保養簡單方便。純電器設備對環境無污染。

5.平衡機硬支承擺駕，前后擺架為主軸是結構便于與傳動軸法蘭盤連接。

軟件特點：

1、采用工業控制計算機測量和處理數據，軟件運行在windows操作平臺上人機對話通過鍵盤和鼠標。操作簡單易學配有USB接口，數據可以無限存儲。顯示為19寸液晶顯示器。

   2、軟件采用本公司自主研發的GB-2000型雙面動平衡機專用軟件，使用方便維護方便。

3、轉子檔案編輯與存儲功能，可存儲255個工件的系統標定參數。

4、軟件測量解算支持ABC結算法（提供6種支撐結算方式）和影響系數法，能滿足客戶的不同需求。

5、任意工件定標功能任意角夾具補償功能，測量周期可調整功能。

6、結果可隨意調出打印，用戶自己配備任意打印機只需安裝上打印程序即可實現測量結果的打印。打印可以打印當天的所有測試數據也可以單一打印測量報告。

7、加去重校正方式，旋轉方向可選擇，信號自動放大。

8、系統具有自檢功能，可對對電氣測量系統進行檢測。

9、電機啟動達到測量轉速和軟件自動開始測量，電機停止后測量數據自動保持。

10、設備帶自檢功能分為工控機系統自檢和傳感器及線纜檢測；通過工控機系統自檢時的波形圖能夠判斷出工控機系統是否存在故障，傳感器及線纜檢測根據設備運行時的波形圖能夠判斷出設備是否存在故障，此功能可以幫助客戶在設備有故障是盡快找出故障，在客戶自己分辨不了時利于我公司及時幫您解決問題。

11、軟件帶有不平衡量測量結果角度分解功能，和去重鉆孔輔助功能方便客戶使用

12、屏幕采用矢量圖形和數字雙顯示，數字顯示時直接顯示不平衡量，相位角，實時轉速，加、去重狀態，測量過程有進程條，測量完畢根據預設定合格量值給出當前結果是否合格的判斷，當進程條為綠色時測量結果小于設定值合格為紅色時測量結果大于設定值不合格需要繼續平衡。

13、測量完畢軟件同時顯示測量的動不平衡量、靜不平衡量和偶不平衡了適應于各種工件平衡，例如根據靜不平衡量和偶不平衡量可進行高壓風機的平衡校正。

14、軟件帶ISO國標許用不平衡量許用計算器，輸入轉子的相關參數和精度等級可以得到轉子的允許剩余不平衡量的克數。

15、測量結果顯示單位以質量顯示時g（克）、kg（千克）、mg（豪克）或以不平衡力矩g.cm（克*厘米），g.mm（克*毫米）客戶可選擇。

16、完全自主的開發設計和知識產權，保證需放在使用的過程中不受第三方法律追訴。

設備配置：

服務承諾：

    產品三包一年，軟件五年免費升級，終生維修。免費調試，免費現場培訓員工設備操作。6個月一次設備質量回訪。

設備工作環境：

1、廠房濕度：相對濕度≤85％

2、電源：動力電源（三相四線）AC380V±10％、頻率50±1HZ；

3、平衡機周圍不能有大型的沖壓設備，或容易產生用電浪涌的設備。

4、廠房內不能用粉塵，尤其是鑄造類粉塵；不能有酸性或是堿性氣體。
