全自動彈簧拉壓試驗機
一、基本概念、原理：
分 辨 力：試驗機指示裝置能有效分辨的最小示值差
剩余高度：彈簧在外力的作用下發生形變后物體的高度，用H表示。
變 形 量：彈簧沿負荷作用方向產生的相對位移，其變形的高度(自由高度–剩余高度),用△H表示。
彈簧剛度：使彈簧產生單位長度（角質）變形所需的負荷或扭矩，K=（F2-F1）/（H2-H1）單位用N/mm表示。
以下介紹的彈簧拉壓試驗機是依據中華人民共和國機械行業標準 JB/T 7796-2005《彈簧拉壓試驗機》標準及JIS B7738-2001《壓縮和拉伸盤簧試驗機》規定的技術要求制作，JJF1134-2005《專用工作測力機校準規范》校驗。
二、機械結構、電器部分介紹：
主機部分借鑒了國內外廠商的設計理念和外觀造型結構，同時嚴格按照國家機械部行業標準規范設計。整機結構、剛度嚴格按照彈簧測試要求而設計制造，具有外形美觀、剛度大，結構合理，試驗方便、便于維護等特點；不同于國內廠商的普通的電子拉力試驗機機型，同時機械部件的加工精度也遠遠高于電子拉力試驗機。
控制程序：本機的控制單元是我公司自主研發的微操作系統，采用美國進口Atmel微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業領先水平。顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點。
三、液晶控制系統主要功能介紹：
可對各種圓柱簧、碟簧、塔簧、卡簧、片彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等進行精密試驗和分析。
1、按照國家相關規定和行業標準要求，由具備計量檢定證書的專業人員對出廠每臺機器嚴格進行標定、檢測每項功能（可出具公司內部檢測報告或者市計量檢定所報告），
2、獨立自主開發新一代微操作系統，具有完全知識產權，控制技術成熟、穩定；
中文操作界面，簡潔、直觀、易學易懂，便于不同年齡段人群的操作；
單片機選用美國進口Atmel微處理器作為主控芯片，處理速度快，穩定可靠；
3、顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點；
4、可通過4種測試方法對彈簧測試，試驗速度范圍廣，可任意設置，滿足不同的測試需求；
5、國內首創：可實時顯示彈簧力值與高度、力值與變形2種變化曲線，并可任設不同范圍內的參數變量，便于直觀、清楚分析彈簧的線性變化；
6、國內首創：通過自動并盤按鍵，可實現壓盤之間位移自動清零，提高了試驗的效率和準確度，免除了試驗前需要手動測量位移然后輸入控制程序的麻煩；
7、可對彈簧進行一點或者多點自動測試；并可預設標準值、上下偏差范圍，試驗完畢可自動判斷力值高于標準值還是低于標準值，并可打印出報告；
8、可進行分段測量，并能計算出每段的剛度（彈性系數）K和平均剛度；
9、程序過載、機械限位過載報警提示、自動返回，雙重保護傳感器、試驗機不受損壞；
10、可同時測試10個位移點的力值，試驗完畢可自動返回初始位置，試驗結果可保存50組數據，方便以后查詢、打印。
四、主要技術參數：
|
規格 |
TLY-Z500、1000N、2000N、3000N、5000N |
|
結構 |
滾珠絲杠 |
|
工作方式 |
滾珠絲杠傳動，步進電機加載 |
|
顯示方式 |
大液晶、漢字顯示 |
|
數據處理 |
自動采集、處理，可以保存、查詢、打印 |
|
量程 |
0-100% |
|
試驗力分辨力 |
500N/0.01N 1000N-5000N/0.1N |
|
零點相對誤差 |
±0.1% |
|
試驗力示值相對誤差 |
±1.0% |
|
試驗力示值重復性相對誤差 |
1.0% |
|
位移分辨率 |
0.01mm |
|
位移示值誤差（微米） |
≤±（50+0.15l） |
|
拉伸空間 |
300mm |
|
壓縮空間 |
300mm |
|
壓盤直徑 |
100mm |
|
上下壓盤平行度 |
≤0.05mm |
|
速度范圍 |
0.01-500mm/min |
|
試驗機尺寸 |
435*275*850mm |
|
試驗機重量(凈重) |
100kg |
|
供電電源 |
AC 220V±10% 50Hz |
|
保護功能 |
程序、機械雙重保護 |
|
噪音 |
50dB（A） |
|
裝配、電氣、外觀 |
符合國家標準GB/T 2611 |
|
包裝、運輸 |
符合機械部標準 JB/T 6147 |
|
試驗機級別 |
1級 |

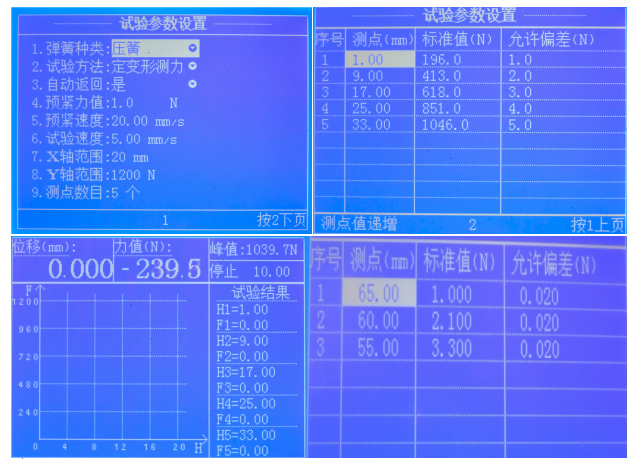

五、操作界面截圖及說明：
1、中文操作界面，簡潔、直觀、易于操作
控制表盒界面
六、主要部件配置單：
|
序號 |
項目名稱 |
廠家及規格 |
數量 |
|
1 |
試驗機主機 |
三立柱結構 |
1臺 |
|
2 |
帶輪減速系統 |
|
|
|
3 |
精美鈑金 |
|
1套 |
|
4 |
滾珠絲杠 |
TBI/ABBA |
2套 |
|
5 |
精密數控電機 |
常州力源 |
1臺 |
|
6 |
電機調速器 |
常州力源 |
1臺 |
|
7 |
負荷傳感器 |
濟南碩嘉/泰欽 |
1支 |
|
8 |
位移傳感器 |
長春億舜 |
1支 |
|
9 |
液晶控制系統 |
|
1套 |
|
10 |
熱敏微型打印機 |
北京偉煌 |
1臺 |
|
11 |
彈簧試驗機輔具 |
|
1套 |
|
12 |
隨機資料 |
使用說明書 |
一份 |
七、環境與工作條件
a) 室溫10℃-35℃范圍內;相對濕度不大于80%;
c) 周圍無振動、無腐蝕性介質和無較強電磁場干擾的清潔環境中
d) 電源電壓的波動范圍應在額定電壓的土10%以內;
e) 在穩固的基礎上正確安裝
